當PCB畫板設計時,無論是在進行羅杰斯高頻板打樣,還是在羅杰斯高頻板量產的時候,PCB拼板也是一件嚴謹?shù)氖?,這不僅牽涉到羅杰斯高頻板的質量,還能影響(羅杰斯高頻板)PCB生產的成本。如何在確保PCB線路板的質量前提下,進行合理有效的拼板,從而節省原材料,是pcb畫板工程師、羅杰斯高頻板廠家非常注重解決的一個問題。深圳華邦鑫科技在此總結點滴經驗和大家分享,希望能起到拋磚引玉的作用。
PCB拼板工藝要求:
1、對于(羅杰斯高頻板)雙面PCB板一定要注意焊盤過孔金屬化(PHT)與非金屬化(NPTH);
2、對于不規則的PCB圖紙拼板后會有間距再拼板兩邊角落不得有鑼孔情況(至少一邊不掏空)否者SMT機器的定位錘無法定位造成無法打貼片(嚴重會導致整批線路板報廢)。

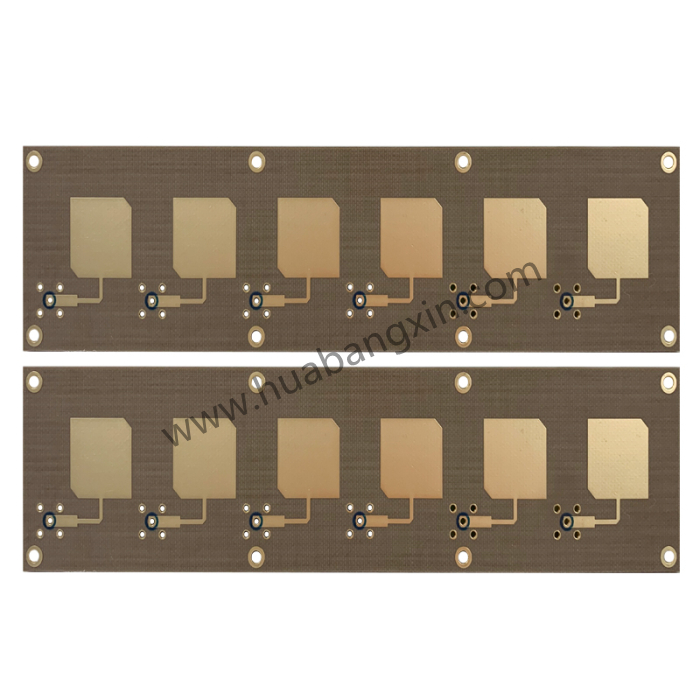

PCB拼板規范性及標準的主要內容:
1、PCB拼板寬度≤260mm(SIEMENS線)或≤300mm(FUJI線);如果需要自動點膠,PCB拼板寬度×長度≤125mm×180mm;
2、羅杰斯高頻板小板之間的中心距控制在75mm~145mm之間;
3、設置基準定位點時,通常在定位點的周圍留出比其大1.5mm的無阻焊區;
4、PCB拼板的外框(夾持邊)應采用閉環設計,確保PCB拼板固定在夾具上以后不會變形;
5、PCB拼板外形盡量接近常規圖形,推薦采用2*5、3*3拼板,可根據板厚來拼板(板子越薄,拼版越小,考慮到PCB板容易斷的問題)(工藝邊自己確認方可);
6、在羅杰斯高頻板拼板外框的四角開出四個定位孔,加上Mark點,(是為了激光對位)孔徑4mm±0.01mm;羅杰斯高頻板孔的強度要適中,保證在上下板過程中不會斷裂;孔徑及位置精度要高,孔壁光滑無毛刺;
7、拼板外形與PCB(羅杰斯高頻板)內部小板、小板與小板之間的連接點旁邊不能有大的元器件或伸出的元器件,且元器件與PCB板(羅杰斯高頻板)的邊緣應留有大于0.5mm的空間,以保證v-cut正常運行;
8、用于PCB(羅杰斯高頻板)的整板定位和用于細間距器件定位的基準符號,原則上間距小于0.65mm的QFP應在其對角位置設置;用于拼版PCB板的定位基準符號應成對使用,布置于定位要素的對角處;
9、大的元器件要留有定位柱或者定位孔,重點如I/O接口、麥克風、電池接口、微動開關、耳機接口、馬達等。
