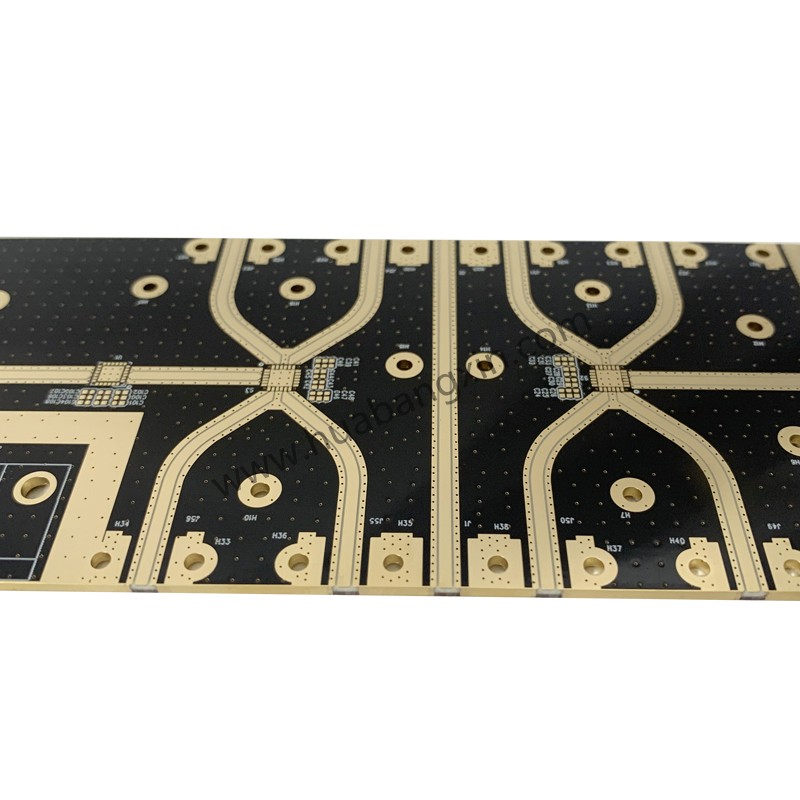

高頻微波射頻板在實際應用中可能會遇到以下一些問題:
1. 信號完整性問題:隨著頻率的升高,信號在傳輸過程中容易出現反射、串?dāng)_、衰減等,導致信號失真、誤碼率增加,影響系統性能。
? 反射:由于阻抗不匹配,信號在傳輸線的終端或不連續點處反射,這可能導致信號的振鈴和過沖。
? 串?dāng)_:相鄰線路之間的電磁耦合會引起串?dāng)_,使信號受到干擾。
2. 電磁兼容性(EMC)問題:高頻信號更容易產生電磁輻射和受到外界電磁干擾,可能導致設備無法通過電磁兼容測試,影響其在復雜電磁環境中的正常工作。
3. 損耗問題:高頻下,板材本身以及線路的電阻性損耗、介質損耗都會增加,降低信號的功率和能量傳輸效率。
4. 熱管理問題:高頻工作時,電路板上的功率器件會產生大量熱量,如果散熱不良,會導致溫度升高,影響器件性能和可靠性。
5. 制造工藝難度:高頻微波射頻板的制造要求更高的精度和工藝控制,例如線路的線寬、間距、層間對準等,制造過程中的微小偏差可能對性能產生較大影響。
6. 成本問題:PCB高頻微波射頻板通常采用特殊的材料和復雜的制造工藝,成本相對較高。
7. 設計復雜性:設計PCB高頻微波射頻電路需要考慮眾多因素,如阻抗匹配、傳輸線模型、電磁場仿真等,設計難度較大。
8. 調試和測試?yán)щy:PCB高頻信號的測量和調試需要專門的儀器和技術,增加了開發過程中的難度和時間成本。
