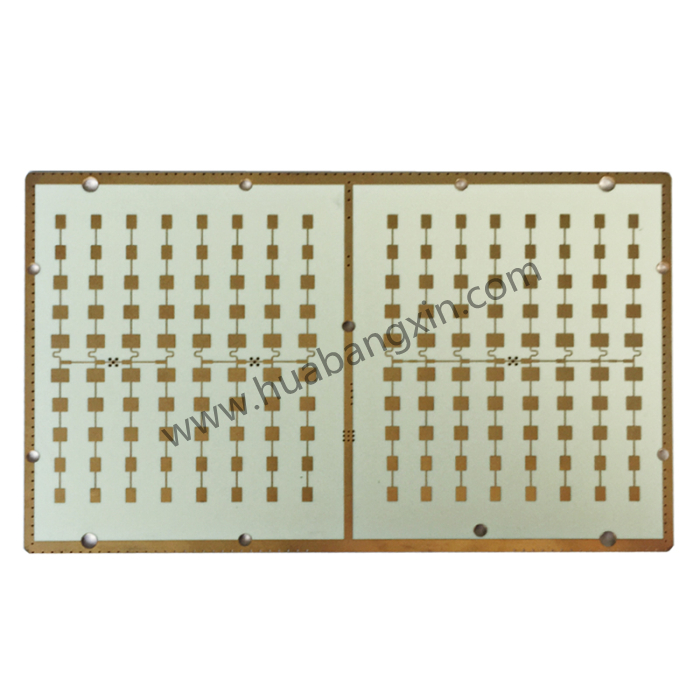

　　高頻微波射頻電路板絲印層即文字層，它的作用是為了方便電路的安裝和維修等，在高頻微波射頻電路板的上下兩表面印刷上所需要的標志圖案和文字代號等，例如元件標號和標稱值、元件外廓形狀和廠家標志、生產日期等等。那么高頻微波射頻電路板的絲印有哪些規范和要求呢，以下供參考：

　　1.所有元器件、安裝孔、定位孔都有對應的絲印標號為了方便高頻微波射頻電路板的安裝，所有元器件、安裝孔、定位孔都有對應的絲印標號，高頻微波射頻電路板上的安裝孔絲印用H1、H2......Hn進行標識。

　　2.絲印字符遵循從左至右、從下往上的原則絲印字符盡量遵循從左至右、從下往上的原則，對于電解電容、二極管等極性的器件在每個功能單元內盡量保持方向一致。

　　3.有方向的接插件其方向在絲印上表示清楚。

　　4.有極性元器件其極性在絲印圖上表示清楚，極性方向標記就易于辨認。

　　5.高頻微波射頻電路板上應有廠家完整的相關信息及防靜電標識。

　　6.高頻微波射頻電路板光繪文件的張數正確，每層應有正確的輸出，并有完整的層數輸出。

　　7.高頻微波射頻電路板上器件的標識符必須和BOM清單中的標識符號一致。

　　8.器件焊盤、需要搪錫的錫道上無絲印，器件位號不應被安裝后器件所遮擋。（密度較高，高頻微波射頻電路板上不需作絲印的除外）。

　　為了保證器件的焊接可靠性，要求器件焊盤上無絲印；為了保證搪錫的錫道連續性，要求需搪錫的錫道上無絲??；為了便于器件插裝和維修，器件位號不應被安裝后器件所遮擋；絲印不能壓在導通孔、焊盤上，以免開阻焊窗時造成部分絲印丟失，影響訓別。絲印間距大于5mil。

　　9.高頻微波射頻電路板上應有條形碼位置標識在高頻微波射頻電路板面空間允許的情況下，高頻微波射頻電路板上應有42*6的條形碼絲印框，條形碼的位置應考慮方便掃描。

　　10.高頻微波射頻電路板名、日期、版本號等制成板信息絲印位置應明確。高頻微波射頻電路板文件上應有板名、日期、版本號等制成板信息絲印，位置明確、醒目。
