　　RF射頻電路的走線你了解多少呢？今天就讓深圳高頻板廠家的小編和大家一起學習了解一下深圳高頻板廠家之RF射頻電路PCB線路板走線吧！

　　在RF射頻電路的設計中，電路通常是由器件和微帶線組成的。在射頻電路PCB線路板上的信號走線是微帶線形式，它對電路性能的影響可能比電容、電感或電阻更大。認真處理走線是RF射頻電路設計成功的保證。

　　有關微帶線的設計請參考有關的資料。在PCB線路板的設計中，1/4波長是非常重要的參數。超過1/4波長的走線，對RF信號而言，可能會從短路狀態變到開路狀態，或者從零阻抗變成無限大阻抗。在進行PCB線路板的設計時，走線要保持盡可能短，即要求

如果走線的長度與1/4波長相當或大于1/4波長，在進行電路仿真時必須將走線作為一個元件來對待。

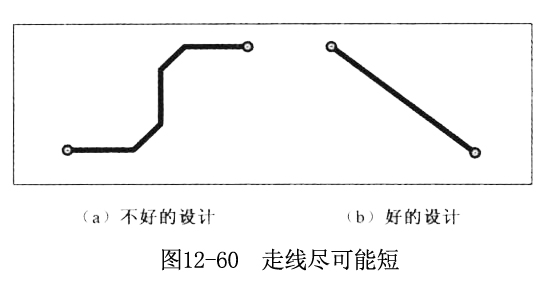

　　在進行射頻電路PCB高頻線路板的設計時，要求走線盡可能短，如圖12-60所示。圖12-60(a)的走線人為拉長了，不是一個好的設計。

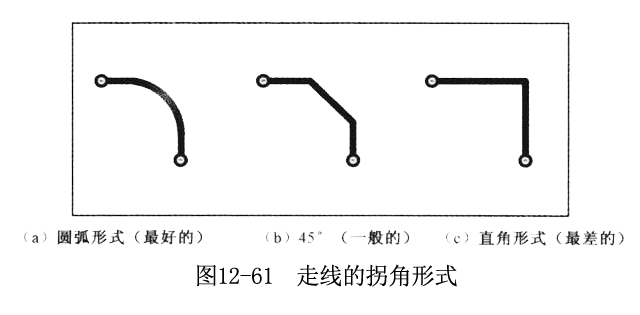

　　在進行射頻PCB高頻線路板的設計時，深圳高頻板廠家要求走線的拐角盡可能平滑。在射頻PCB高頻線路板中的拐角，特別是急拐彎的角度，會在電磁場中產生奇異點并產生相當大的輻射。在如圖12-61所示的實例中，圖的拐角形式優于圖和圖,因?yàn)閳D（a)是平滑的，是最短的連接線。

　　在進行射頻PCB高頻線路板的設計時，要求將相鄰的走線盡可能畫成相互垂直形式，盡可能避免平行的走線。如果不能夠避免兩條相鄰的走線平行，兩條走線間的間距至少要3倍于走線寬度，使串?dāng)_可以被減小到能夠允許的程度。如果兩條相鄰的走線傳輸?shù)氖侵绷麟妷夯蛑绷麟娏?，則可以不用考慮這個問題。在進行射頻PCB高頻線路板的設計時，不僅對走線的拐角要求是重要的，對整條走線的平滑要求也是很重要的。深圳高頻板廠家一直嚴格遵循其設計要求。

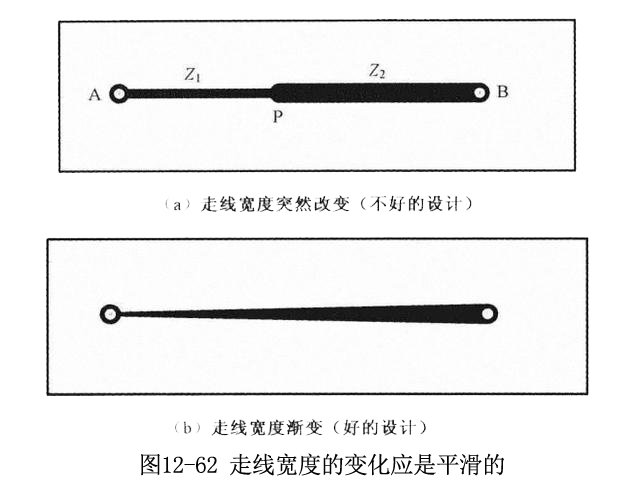

如圖12-62(a)所示，走線從A到B的寬度有一個突然的改變（P點）。微帶線的特征阻抗主要取決于它的寬度。P點的特征阻抗會從Z1跳變到Z2。因此，該走線實際上成為一個阻抗變換器。這個阻抗額外躍變，對電路性能來說可能導致災難性的后果：RF功率可能在P點來回反射。另外，在P點，RF信號也會輻射出去，因此要求走線寬度漸漸改變，如圖12-62(b)所示，即要求走線的阻抗的變化是平緩的，以使在這條走線上附加的反射和輻射減小。
