高頻射頻PCB之天線部分設計

發布日期:2022-06-11 09:13:03  |  關注:3405

  客戶在使用模塊的時候,經常發現通訊距離達不到要求,其實這和很多方面有關系。比如模塊性能,用戶高頻射頻PCB板子的天線部分設計,測試的環境等等,今天我們就來說說高頻射頻PCB之天線部分的合理設計,即從模塊出口到天線這部分設計的注意事項。

  1.設計注意事項

  1)射頻走線周圍多打不規則GND過孔。

  2)天線匹配器件要求與射頻走線在同一支路上。

  3)射頻走線嚴格按照50歐姆來做,并且射頻能短就短。

  4)天線下方的高頻射頻PCB板需要凈空,不能覆銅,天線附近不放置金屬器件。

  5)射頻走線周圍需要敷銅,包括底層,敷銅要按照阻抗要求執行,最好實心敷銅。

  2.實際例子

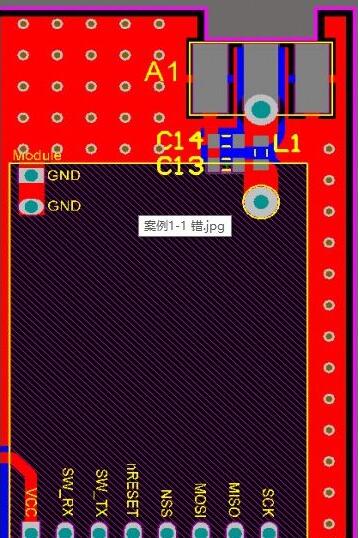

  案例1:不合理


  1.RF走線周圍覆銅不完整;

  2.RF走線有分支,匹配器件放置不合理;

  3.RF周圍覆銅面積太小容易產生天線效應;

  4.線寬線間距不符合,射頻走線未按照50歐姆來走。

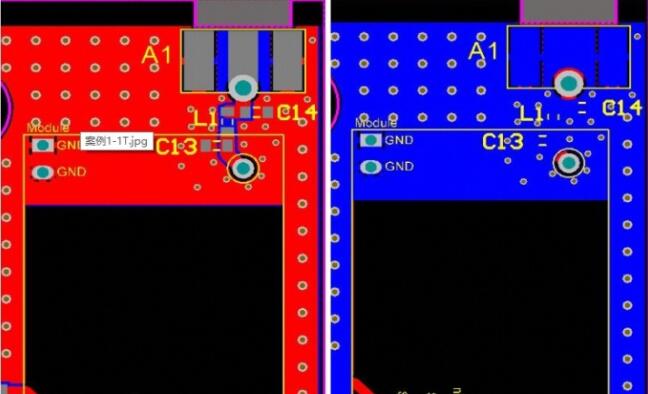

  改良后設計正面反面

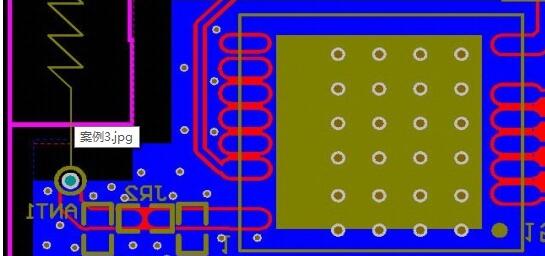

  案例2:不合理設計

  1.RF走線GND過孔不夠多

  2.使用彈簧天線在空間允許的情況下需要最大凈空。

  3.RF電路上方有小面積的GND覆銅沒有過孔,容易產生天線效應

  改良后的設計
